国外有一种SIP板式结构住宅体系,能建成高保温建筑你见过吗?

返回列表 来源: 查看手机网址
扫一扫!
浏览: 发布日期:2020-05-26 22:36:59【

  现在我国到处在推广预制装配式建筑技术,在进几次的住博会、建筑节能展览会上,我们看到最多的不是那些墙体保温企业展示的保温材料和保温技术,看到最多的居然是很多开发商、很多建工企业展示的各自的预制装配结构技术。产业化住宅发展的需要,预制装配式技术将得到大力的推广。国外早就发展了这些技术,而且做的更先进。今天,小编与大家分享的是一种叫做SIP板式结构住宅体系的技术,也是装配式住宅技术的一种,但是它更突出的是墙体保温复合技术。下面请浏览图片。uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  首先认识一下建造这种住宅的关键材料:SIP板。uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  SIP板,英文名字StructuralInsulatedPanels,简称SIP,是由2层OSB(欧松板)等为面板和1 层保温芯板叠合而成的复合板材,外层面板主要承受弯曲变形引起的正应力;中间芯材为夹层结构提供足够的截面惯性矩,主要承受剪应力面板和芯材之间是胶接层,采用环氧树脂将两者粘接在一起,工作时主要承受剪应力。由于SIP的构造特点,使建筑物具有良好的隔热保温性能,提高了木材利用率,创造了比传统木结构形式更加先进的 SIP 住宅系统。uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

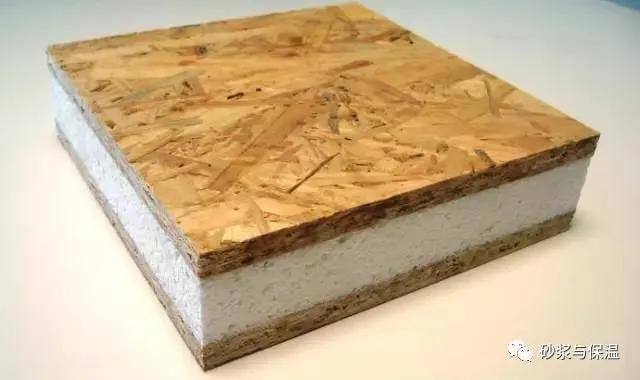

  上图中位已聚苯乙烯板为保温材料的SIP板。uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  上图为以XPS板为保温材料的SIP板。uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  这是以聚氨酯材料为保温板材的SIP板。这种板材可以用于墙体、屋面甚至楼面板。uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  用这种材料搭成的房子一定是非常保温非常节能的,如下:uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

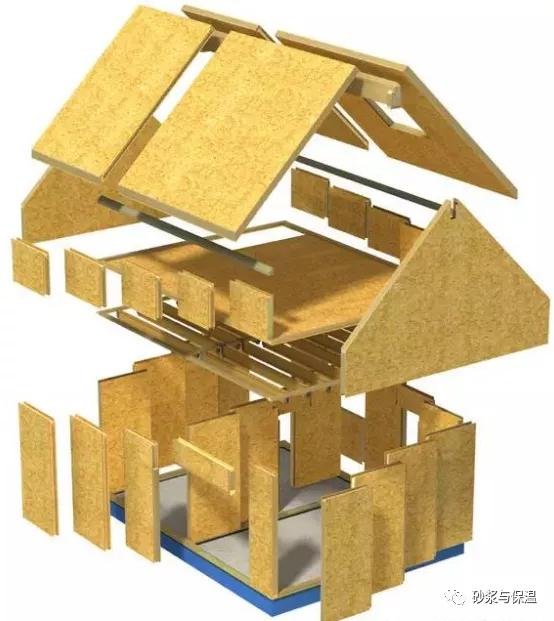

  保温层越厚,保温性能就越好。现在推广的被动房就是用了至少20公分厚保温板建成的。用这种SIP板则可以轻而易举的实现被动房的保温效果。下面是用这种板材拼成的房子的各组件介绍。uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  Anatomy of a typical SIPS building.:解剖一个典型的SIPS住宅。uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  Panel thicknesses can range from 4” to 12”:SIP板厚度范围可以从4英寸到12英寸(约合从10.16厘米到30.48厘米)uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  A. OSB/Plywood/Fiber Cement Board:OSB定向刨花板/胶合板/纤维水泥板uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  B. EPS Core:膨胀聚苯乙烯泡沫保温板芯材uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  C. Spline for Tongue & Groove Strength:舌榫增强键槽条uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  D. Wire Chases:穿线缆槽洞uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  E. 2x Top Plate:2层顶板uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  F. 2x Bottom Plate:2层底板uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  G. Opening (can be precut):开口(可以预先切割)uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  H. Precut Eave/Ridge:预制屋面檐板/形成屋脊uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  Adhesive at all connections:在所有连接处使用胶粘剂uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

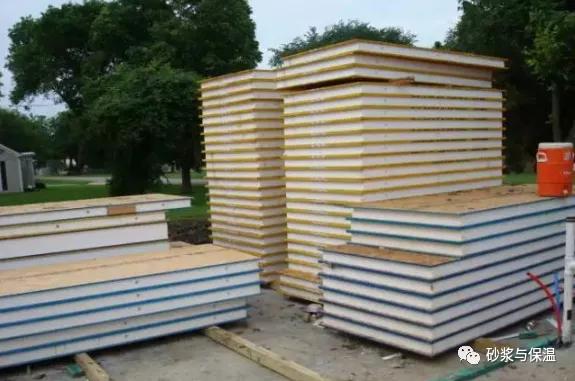

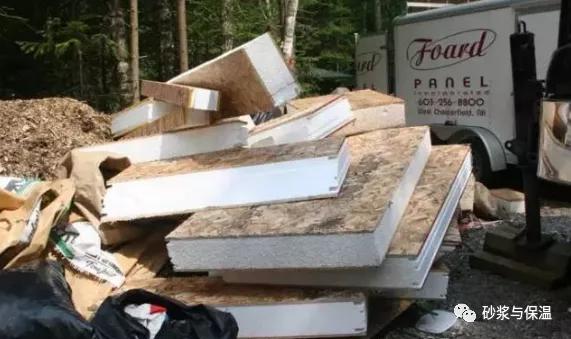

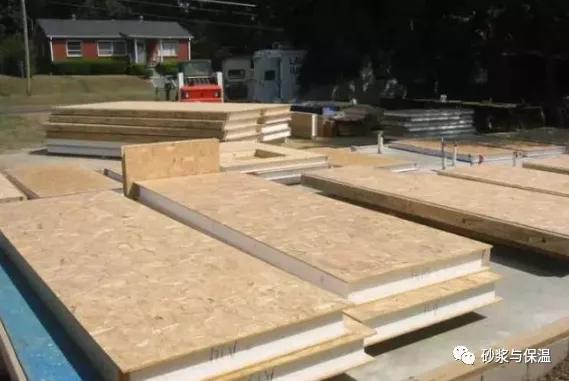

  这些是国外工地上堆放的SIP板材。uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

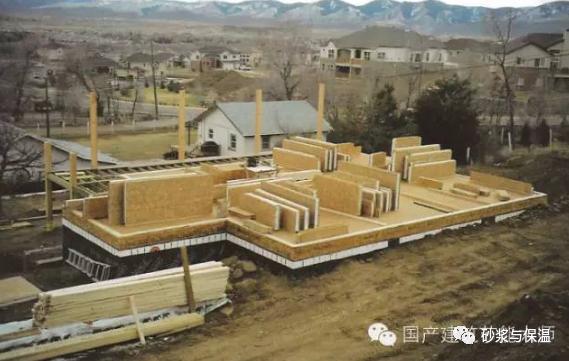

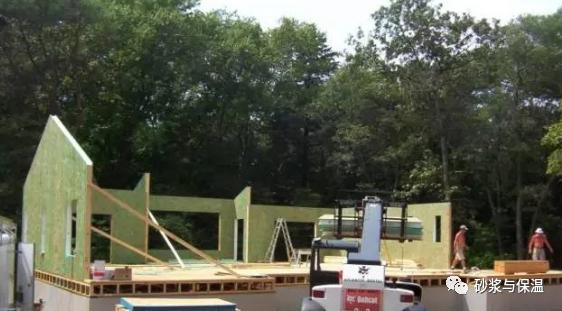

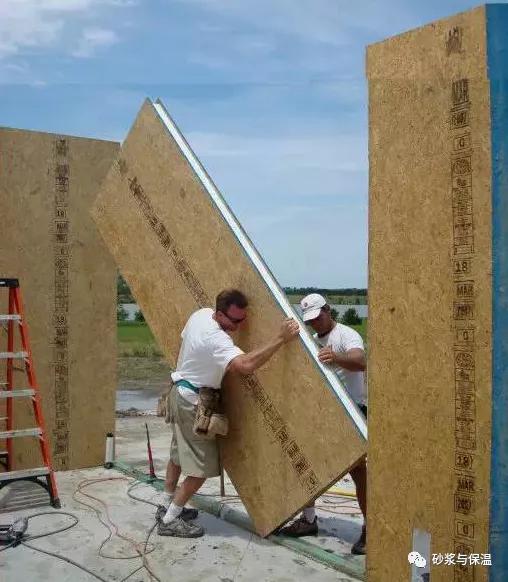

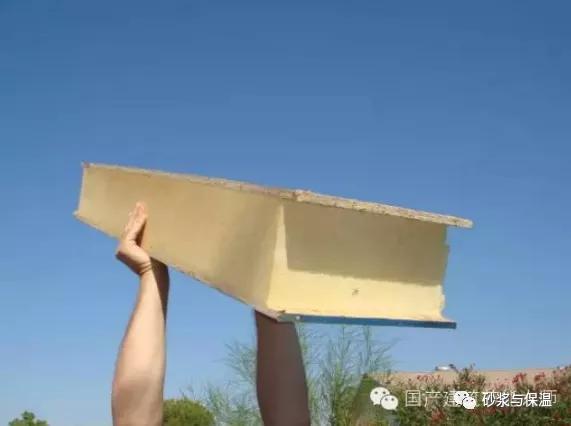

  这种板材非常轻,轻到一个人就能举起来。下面看看老外是怎么用这种板材建房子的。uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

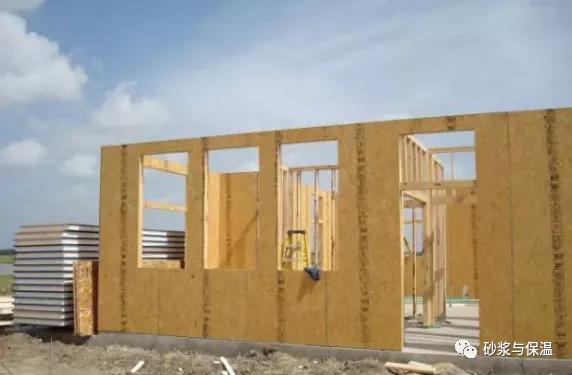

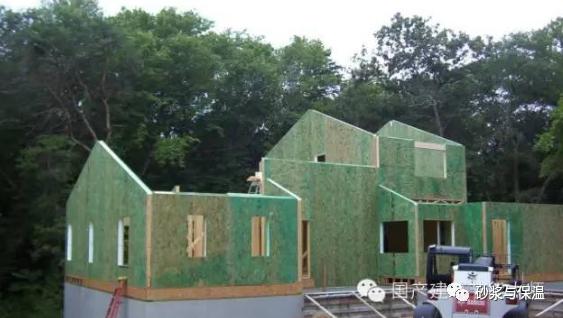

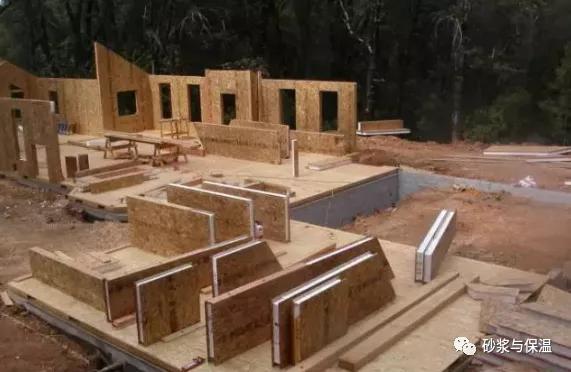

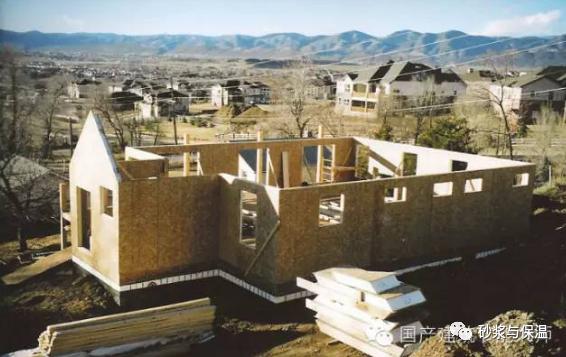

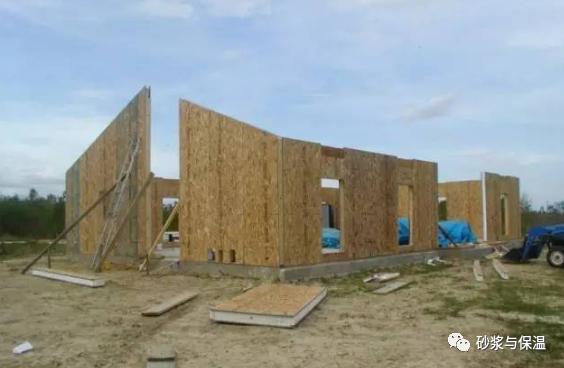

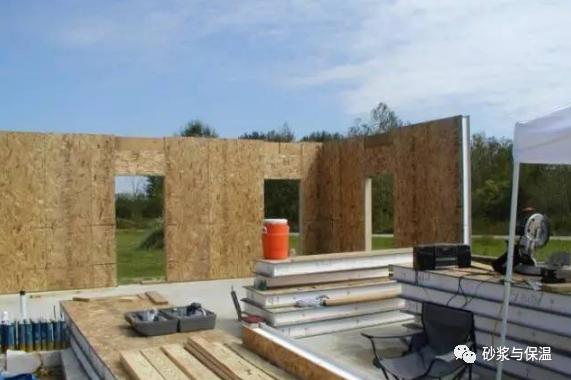

  这些板材一定要为门窗安装预留洞口,上图就是把一层墙体搭出来的效果。uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

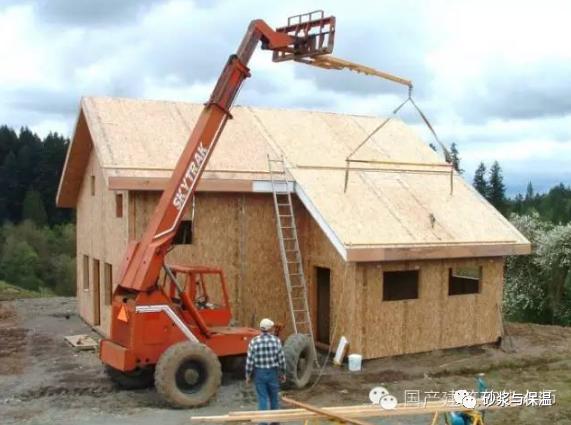

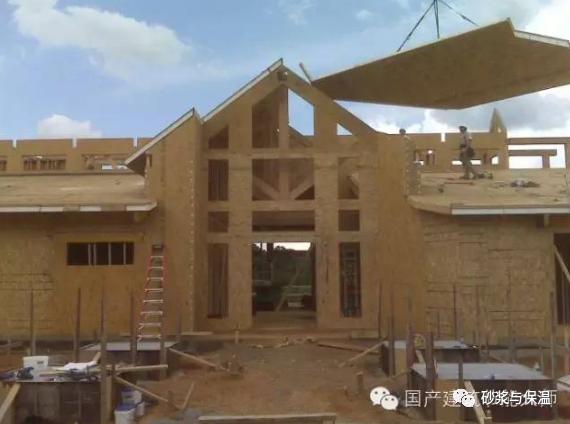

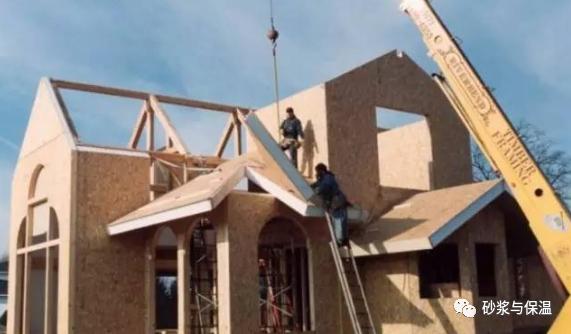

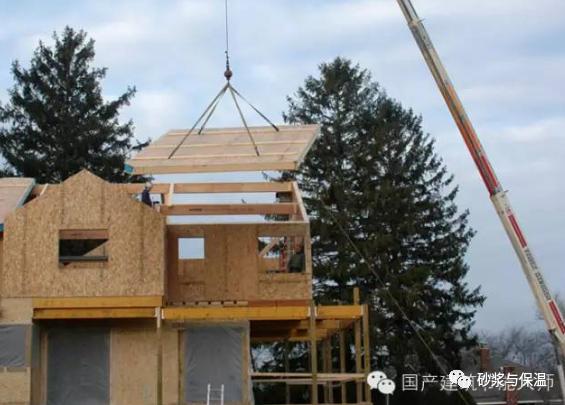

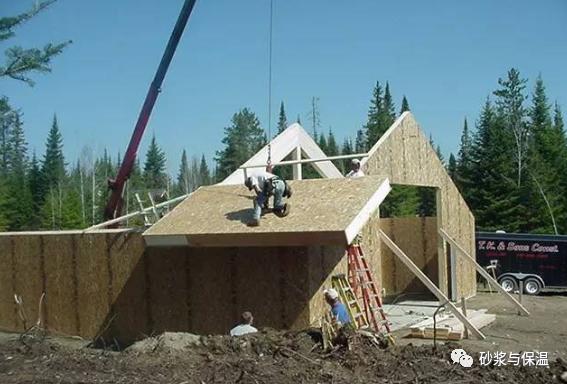

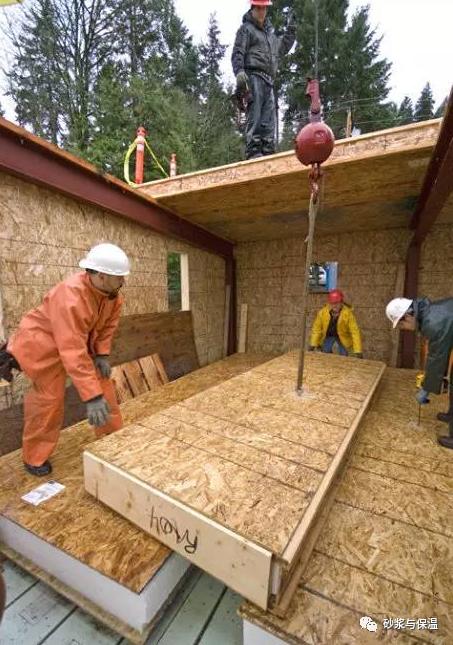

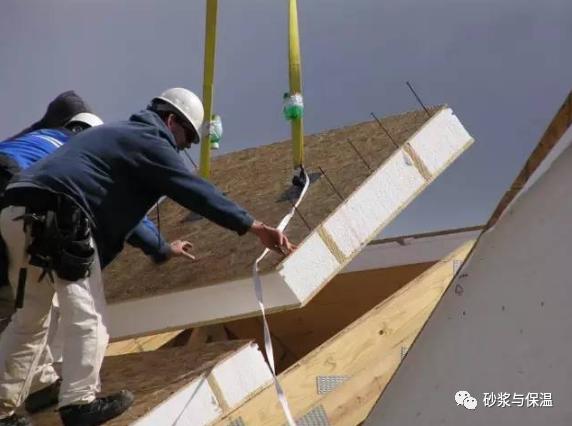

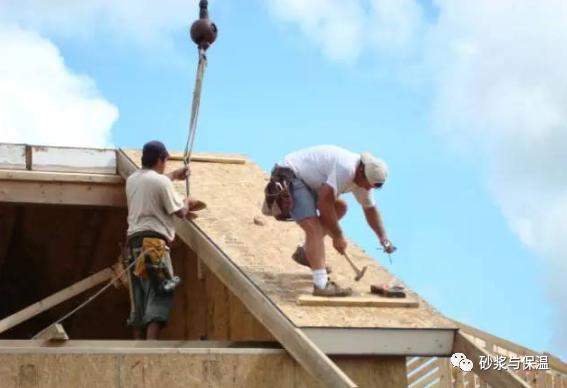

  当然屋面板安装还是需要吊装施工的,也不麻烦,三两个工人即可完成,如下所示:uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

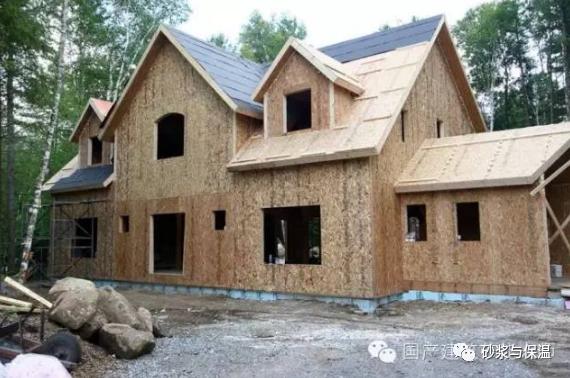

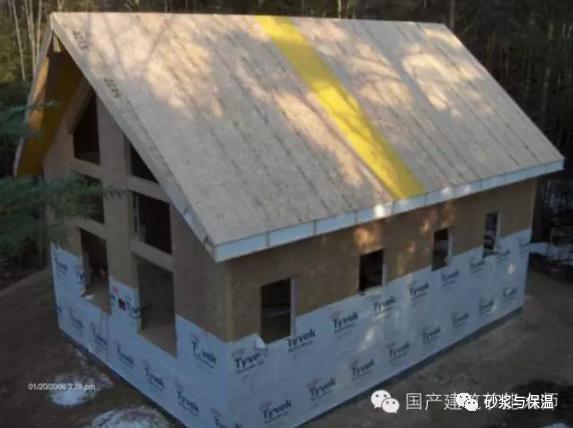

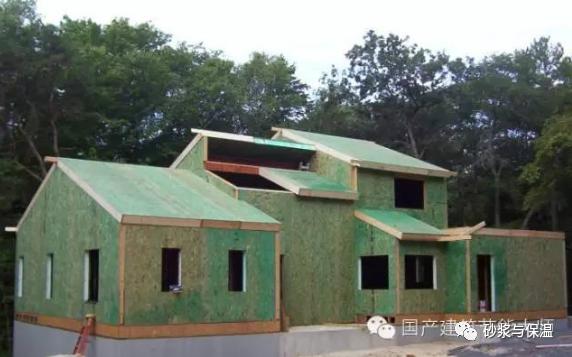

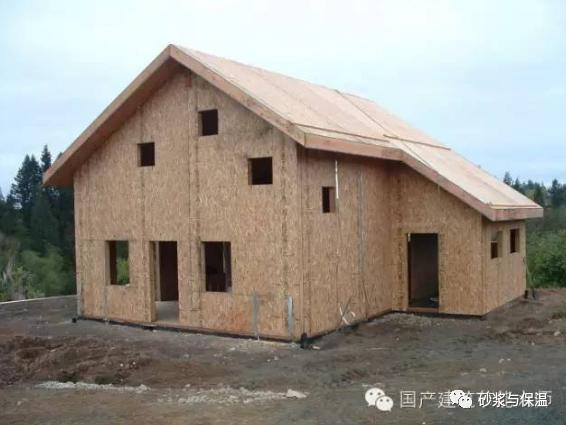

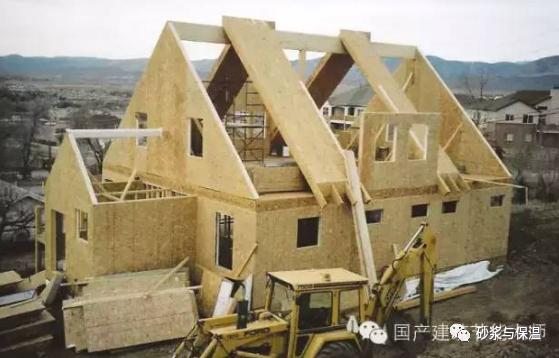

  下面就是一些搭设好成型的房子实景图了,一起看看效果怎么样。uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

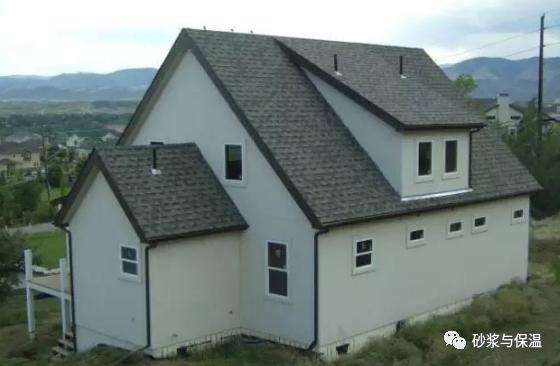

  在外墙上刷上涂料,屋顶做上防水瓦屋面,节能外窗都安装上后,最后完成的效果就如下了:uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  看起来这个房子建造技术没多么负责,外国人喜欢创新各类新技术。其实我国也有很多新技术,全国各地已经有很多厂家推广预制装配式住宅技术,其中不乏带有保温功能的产品。uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  不过,我国很难像国外这样可以这样建造小房子小别墅,因为用地太紧张了,如果你在农村还有一片宅基地,到可以考虑按照这种模式建造你的被动式节能住宅。但是我国的中东部尤其是夏热冬冷地区一带,气候多雨高湿,这种墙体与板材技术是否适应环境,在耐潮湿、抗老化性方面肯定还是有短板的。uCf腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
