欢迎访问北京万图明科技有限公司官方网站!公司专业生产中性腻子胶粉、胶水胶粉、聚丙烯纤维、木质纤维素、工程纤维,可提供定制生产!
北京万图明科技,羟丙基甲基纤维素,木质纤维素,聚丙烯纤维,淀粉醚
北京万图明科技,羟丙基甲基纤维素,木质纤维素,聚丙烯纤维,淀粉醚
7x24小时服务热线
13520382660

热门关键词: 中性腻子胶粉 纤维素纤维 木质纤维素 建筑用胶水粉 可再分散性乳胶粉

当前位置首页 > 新闻资讯 > 公司新闻

外墙涂料饰面为何开裂?如何避开这个坑?

返回列表 来源: 查看手机网址
扫一扫!
浏览: 发布日期:2020-09-18 13:40:40【

  许多建筑物完工后不久,外墙涂料饰面随之出现开裂,严重影响建筑物的美观;并且开裂所造成的墙面渗水,不仅影响房屋的使用功能,而且影响建筑物的结构安全,成为工程质量隐患。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  那么,外墙涂料饰面开裂的原因是什么?预防对策有哪些?Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  外墙涂料饰面开裂的原因Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  1、基层的开裂Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  外墙涂料饰面的基层为水泥砂浆抹灰层,在凝结过程中会产生干缩和温差收缩,如果外墙抹灰施工操作不当,则易造成空鼓,开裂。在涂料面层施工前不注意修补就接着进入下道工序,经一段时间的日晒雨刷后,内部裂缝就会逐渐向外发展,而漆膜很薄的涂料面层很难抵卸这种内部应力,就会随之出现开裂。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

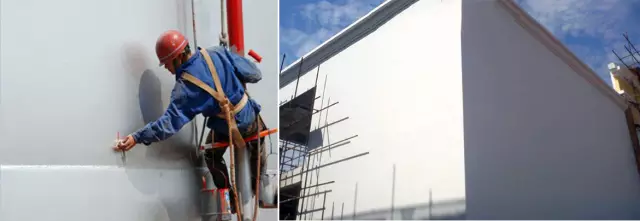

外墙涂料饰面为何开裂?如何避开这个坑?Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  2、腻子墙的开裂Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  由于所使用的外墙腻子质量存在缺陷,抗裂性差;或者由于施工操作不当,腻子批刮上墙后因为干缩、开裂从而影响到涂料面层。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  3、涂料面层的开裂Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  某些存在质量问题的涂料由于抗裂性能差,或由于施工不当,涂刷上墙不久,经风吹日晒后易出现干缩龟裂及其它质量问题。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

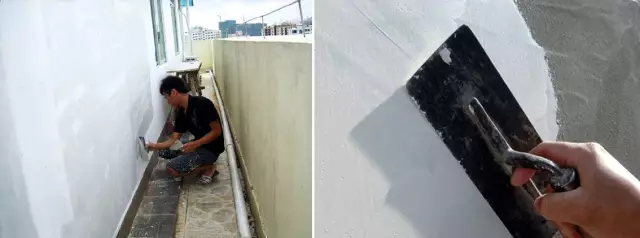

外墙涂料饰面为何开裂?如何避开这个坑?Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  外墙涂料饰面开裂施工预防措施Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

1.外墙砂浆面层的施工Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  (1)外墙抹灰所用水泥砂浆的配比要选择恰当,一般采用1:2.5砂浆为宜,尽量不用1:1或1:2水泥砂浆。水泥用量过大,砂浆收缩性大,易产生裂缝。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  (2)严格按照外墙抹灰操作规程和工艺施工,抹灰前必须认真清除基层表面的灰尘、污垢、油渍及砖墙面的耳灰等。施工前一天必须浇水淋透墙体,施工完成24h后,必须浇水养护,每天浇水次数应根据气候情况确定,至少每天两次,养护时间不少于7天。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

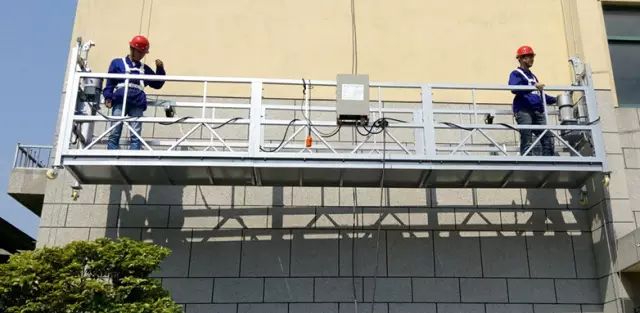

外墙涂料饰面为何开裂?如何避开这个坑?Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  (3)如在日照充足的季节施工,应科学安排施工时间,避免在阳光暴晒下施工,或采取有效的遮阳措施,保证砂浆面的阴干,防止抹灰砂浆层因阳光暴晒干缩过快造成的开裂。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  (4)水泥砂浆抹灰面层的分格不宜太大,充分利用分格拉缝可调节水泥砂浆的收缩。施工中采用三角形或梯形截面的木条,将水泥砂浆面层进行分格,同一施工段内不允许出现施工缝接头,分格缝宜有嵌缝膏嵌缝。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

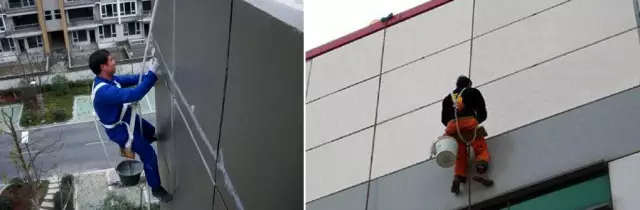

外墙涂料饰面为何开裂?如何避开这个坑?Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

2.外墙腻子层的施工Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  (1)外墙腻子层施工应在抹灰层达养护期限后再开始进行。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  (2)腻子批刮前应对抹灰砂浆层进行检查,对出现空鼓、裂缝的部位提前2~3d进行修补。清除抹灰面层的灰尘,浮砂,保持抹灰面层的清洁。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  (3)严格按施工规范要求及产品说明施工,确保腻子层与抹灰层粘结牢固,不开裂。同时施工中避免阳光暴晒下作业,保证腻子层处于阴干状态。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

外墙涂料饰面为何开裂?如何避开这个坑?Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  (4)腻子层的打磨工序施工完毕后应及时保养,并同时用水冲刷掉因打磨所产生的粉末,使墙面清洁,以便进入涂料面层的施工。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

3.涂料面层的施工Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  (1)涂料面层施工前,应保证腻子层的平整、坚实、洁净、无酥松、粉化、脱皮等缺陷,检查中如发现缺陷应及时修补。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  (2)根据涂料饰面施工规范及涂料产品要求,腻子基层的含水率在8%~10%以下方可进行涂料面层涂刷施工。施工中腻子基层干燥,是确保涂料面层粘结牢固,不开裂的关键。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

外墙涂料饰面为何开裂?如何避开这个坑?Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

涂刷外墙乳胶漆Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  (3)涂料面层根据不同功能,使用不同材料分几层涂刷,后一层的涂刷施工必须保证在上一层漆膜面干后再进行,常温下每遍间隔为2~4h,施工环境温度宜在5oC以上。每道漆膜涂刷前要对上道工序进行认真检查,确认合格再施工。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  (4)按施工工艺及产品要求,基层ph值均要求在10以下。所以,施工中必须首先涂刷一道防碱底漆,其防霉、防菌、抗酸碱性能好,对腻子层渗透力强,可充分保证涂料层和腻子层的粘结牢固。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

  (5)涂料面层施工,不得在风力4级以上,或雨天、雾天及相对湿度85%以上的环境中进行,防止大风扬起的灰尘污染涂料漆面,以及保证施工面的干燥。同时也应尽量避免在烈日暴晒或高温天气下施工。Hk2腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

    我来说两句 共有 条评论

    用户名:   匿名发表

    验证码: 换一张

外墙涂料饰面为何开裂?如何避开这个坑? 最新评论:

'); })();
