7x24小时服务热线
13520382660
国外有企业在泡沫混凝土(CLC)的基础上开发了一种无机轻质保温材料。该材料的密度在120至150千克/立方米的范围内。为了提高热性能，在混合物中加入了二氧化硅气凝胶。与现有的隔热材料相比，新的CLC隔热材料更具可持续性，绝对不可燃(与发泡聚苯乙烯、聚氨酯隔热材料相比)，并且易于以砌块、面板的形式生产或直接浇铸到位。
该材料具有以下特性:
·密度120至150千克/立方米
·抗压强度100-300千帕
·由于纤维的引入，峰后变形增加
·良好的处理性能
·易于生产
·耐火，因为主要由不可燃的无机成分组成
·无气凝胶时的热性能为0.040-0.043W/(m.K)
·有气凝胶的热性能为0.029-0.032W/(m.K)

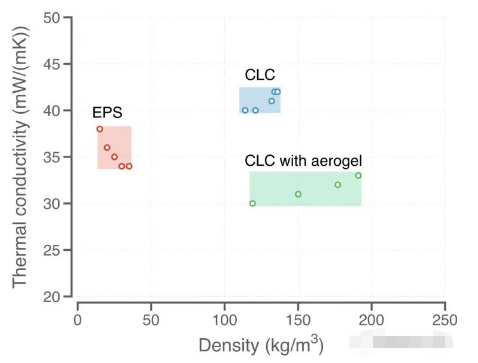

新型泡沫混凝土的热工性能与EPS的对比示意

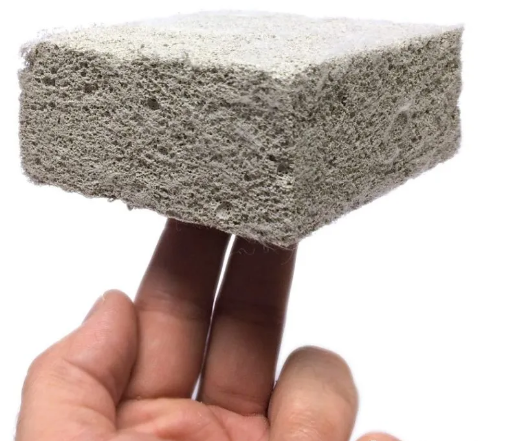

尤其是，为了提高建筑环境中的消防安全，降低住宅开发中毁灭性火灾的风险，氯氟化碳绝缘的不可燃特性可能会在未来的应用中受到关注。
尽管这种新的隔热材料被应用于夹心墙体较多，但其他应用也是可能的，例如可用于翻新和翻新的隔热板或隔热块，新建和现有建筑中的保温应用都可以研究。
一种新型耐火保温材料：泡沫气凝土，导热系数可以做到0.032 最新评论:
热线：13520382660
手机：13520382660(微信)
QQ：27642206
邮箱：27642206@qq.com
地址：北京房山区琉璃河肖场村北区44号
