一、基本结构RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

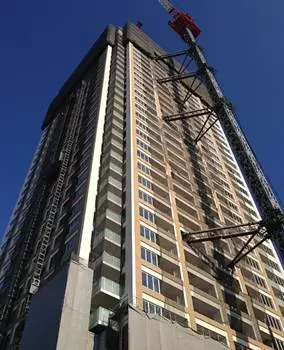

框架结构、结构高度144.2米、地上42层、标准层层高3.3米、一层地下室、管桩基础。RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
二、平面与体型RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
1、体型对称，外框投影边长41.4米，高宽比3.48。规整的平面与体型，较小的高宽比，是结构利于抗震的第一步。RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

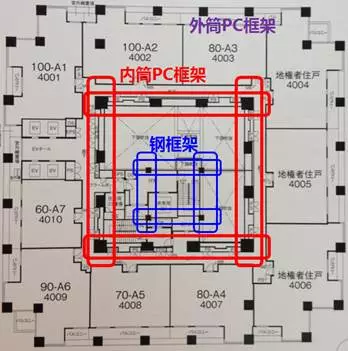

2、内筒与外圈均为PC框架(PC柱、PC梁)。在内筒内侧有一榀钢框架(见图示)，由钢柱钢梁建造(仅作为机械升降停车库，基本不作为抗侧力体系)。RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
日本高层建筑普遍使用框架结构，剪力墙只在低、多层中使用，是因为日本人认为剪力墙相比框架而言抗震性能不明确;更重要的是，框架相比剪力墙更加“柔”，能够承受更大的变形，在日本的规范中，框架结构的层间位移角(就是楼层的水平位移除以层高)可以允许做到1/120,而国内为1/550，即日本认为地震时让建筑“适当摇摆以释放能量”要好过“硬扛”。配合以隔震减震技术，日本的框架结构可以做到200米高。RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
三、减震柱的使用RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
减震原理：当地震来临，柔性建筑就开始晃动，所产生的能量就要全部被减震柱吸收掉，保护关键的柱子、梁不被破坏RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

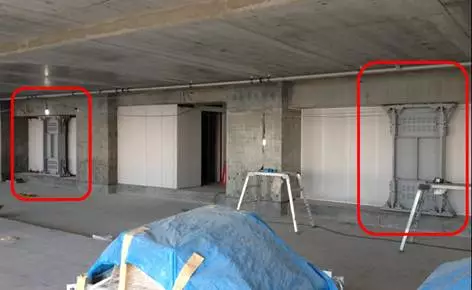

布置位置：内筒三跨PC柱的左右两跨，四周各两根，每层8根;从1层布置至29层，共计232根。RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
▲内筒三跨PC柱的左右两跨RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
▲从1层布置至29层RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
内筒框架因刚度较大，将分配较大的水平作用(约60%-80%的地震、风荷载)。尤其是内筒角部变形较大，故将减震柱布置于此，可最大限度发挥其吸收能量、保护主体的功能。而只布置3/4高，是因为结构底部承担了主要的水平剪力与倾覆力矩。顶部虽然位移较大，但位移角参数能控制在有效范围，安全无影响，加上底部3/4已有减震器参与工作，顶部加速度也能得到有效控制。RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

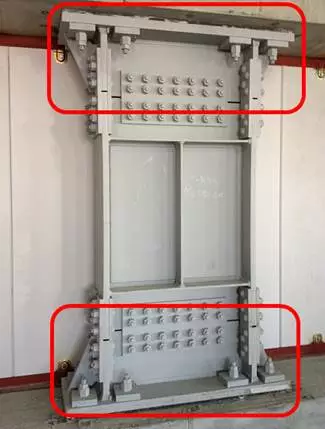

减震柱构造：上下两块对称的带翼缘钢板，与梁可靠连接，中间是相对较软(屈服点低)的钢材。RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
对于高层弯剪型结构，水平剪力最大一般出现在楼层中部，此处设置较低屈服点的钢材，可以充分发挥其承担剪力、变形耗能作用。可通过计算调整软钢厚度及尺寸，使其符合大震下的往复受剪变形性能。RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

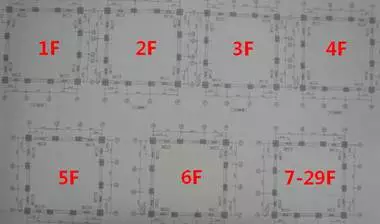

减震柱施工图：首层至6层各减震柱型号有差别，而7-29层则统一一种型号，区别在于软钢板厚以及上下板端的连接节点。RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
▲7-29层减震柱布置图RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

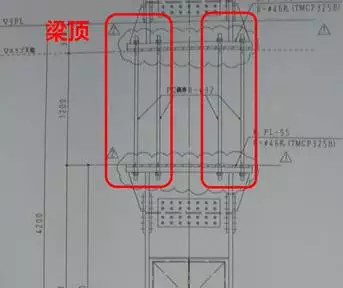

减震柱净高2800，分为三段，上下两段(红色所圈)位安装加劲板，中间为软钢。RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
上下两端安装加劲板通过锚杆固定于上下梁之间，梁为PC大梁，已预留锚孔，将加劲板的锚杆穿过锚孔用锚板螺钉拧紧固定。RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

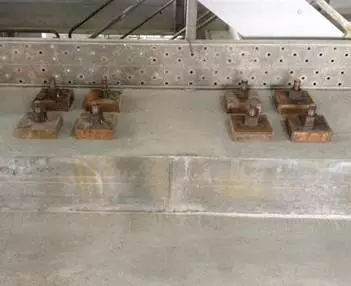

▲锚杆与梁的连接RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
▲减震柱与梁的连接RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

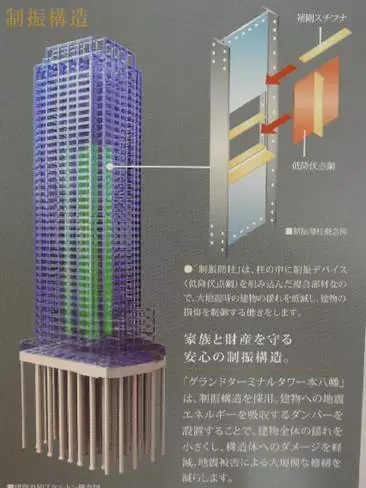

不仅仅技术上完全实现，楼书上也将减震柱作为抗震安全的重点进行宣传，图片让客户简单易懂。RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
四、其他防震安全措施RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
门框与门之间的变形空间：地震时即使门框变形，人们也能打开门逃生。RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
▲门框空隙变形示意RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
电梯防震感应控制：当监测到先行到达的地震纵波，电梯防震感应立即启动，正在行驶的轿厢将停在就近的楼层，并开门停止运行。RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
▲电梯防震感应控制RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
全预制的关键：强节点RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
除了采用高大上的减震技术，预制结构本身的节点也是关键，只有做好了“强节点”连接，才能保证装配建筑抗震性能不低于现浇。RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
▲梁套筒连接RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
▲预制柱柱头钢筋RQi腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
