机制砂对砂浆性能有哪些影响？

　　本文研究了机制砂对砂浆流动度、强度、收缩率的影响。结果表明，掺入机制砂后，新拌砂浆的流动度降低，且随着机制砂掺量的增大而逐渐减小;在低机制砂掺量(0~70%) 时，硬化砂浆各龄期的抗折强度、抗压强度基本保持不变，当其掺量大于70%时，砂浆的强度急剧降低;硬化砂浆的收缩率随机制砂掺量的增加而增大，而且随着龄期的延长逐渐增大，当机制砂掺量为70%时收缩率达到最大值。ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　关键词：机制砂;砂浆流动度;强度;收缩率ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　随着基础设施建设的快速发展和环境保护的加强，河砂资源越来越匮乏，机制砂在混凝土中的应用越来越多。由于机制砂在粒形、级配、石粉含量等方面与河砂存在显著差异，机制砂混凝土与河砂混凝土存在很多不同，其中工作性能的差异最为明显。机制砂中存在石粉是机制砂和天然砂的最大区别，机制砂中的石粉和天然砂中的泥粉不同。目前，对于机制砂混凝土的研究还处于发展阶段，在工程的实际应用中还需要积累大量的经验。笔者通过试验研究了机制砂掺量对砂浆性能的影响，为机制砂砂浆的研究、生产提供依据，对工程实践具有指导意义。ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　原材料及试验方法ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　1.1 原材料及设备ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　(1)水泥：冀东水泥厂生产的盾石P·O42.5 级普通硅酸盐水泥;ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　(2)砂：机制砂，鞍东混凝土搅拌站，细度模数为3.1，石粉含量7.2%，表观密度为2690kg/m3;河砂，细度模数为2.78，表观密度为2650kg/m3，孔隙率为41.6%，泥含量为0.5%;ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　(3)减水剂：HPA-y 聚羧酸系高浓高效减水剂，固含量为0%，减水率30%，含气量2.5%;ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　(4)水泥胶砂搅拌机：JJ-05 型，无锡建仪仪器机械有限公司;ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　(5)压力试验机：YAW-300 型，无锡市建筑材料仪器机械厂;ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　(6)多用比长仪：JC476，无锡市中科建材仪器有限公司;ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　(7)水泥胶砂流动度测定仪：LD-05 型;ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　(8)胶砂试体成型振实台：ZT-96 型;ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　(9)电子称：FA2104C 型，昆山恒仪电子科技有限公司。ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　1.2 试验方法ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　(1)砂浆流动度：依照GB/T 2419-1994水泥胶砂流动度测定方法;ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　(2)砂浆强度：依据GB/T 17671-1999 水泥胶砂强度检验方法(ISO 法);ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　(3)砂浆收缩率：参照DL/T 5150-2001水工混凝土试验规程进行测试。ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　结果与讨论ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　2.1 机制砂对砂浆流动度的影响ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　本项试验中水灰比为1∶2，减水剂掺量0.9g，灰砂比为1∶3，通过改变机制砂的掺量来研究机制砂掺量对砂浆流动度的影响。砂浆流动度随机制砂掺量的变化曲线如图1所示。ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

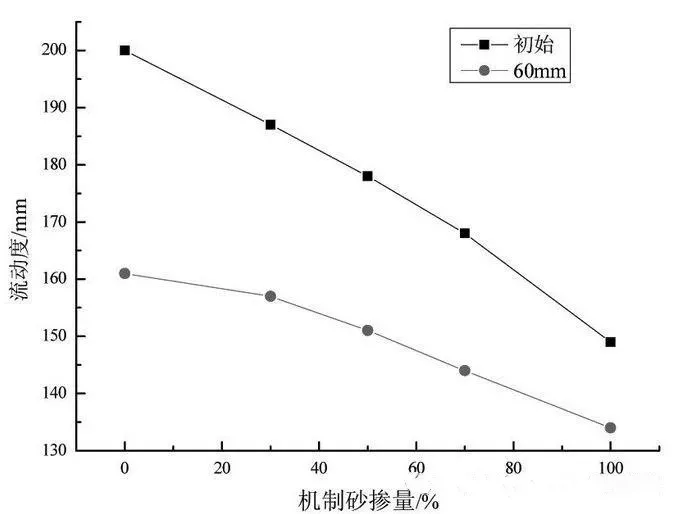

　　▲ 图1砂浆流动度随机制砂掺量的变化ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　由图1可知，随着机制砂掺量的增大，砂浆的初始流动度和60min后流动度逐渐降低，流动度经时损失逐渐减小。由于机制砂棱角分明，在新拌砂浆中易机械咬合，产生较大的内摩擦力，因此造成流动度降低。另一方面，机制砂粗糙的表面需要更多的水泥浆包裹，做为润滑的自由流动的水泥浆就减少了。所以含有机制砂的砂浆比天然砂砂浆流动度差。天然砂和机制砂最本质的区别在于机制砂中含有粒径75μm以下的石粉，石粉具有较高的比表面积，对水有较强的吸附能力。随着砂浆中机制砂掺量的增大，石粉含量也随之增大，吸附水愈多，砂浆流动性愈差。因此，随着混合砂中机制砂的含量越来越多，砂浆流动度越来越低。ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　2.2 机制砂对砂浆强度的影响ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　本试验水泥，减水剂和砂子掺量不变，水灰比不变。ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

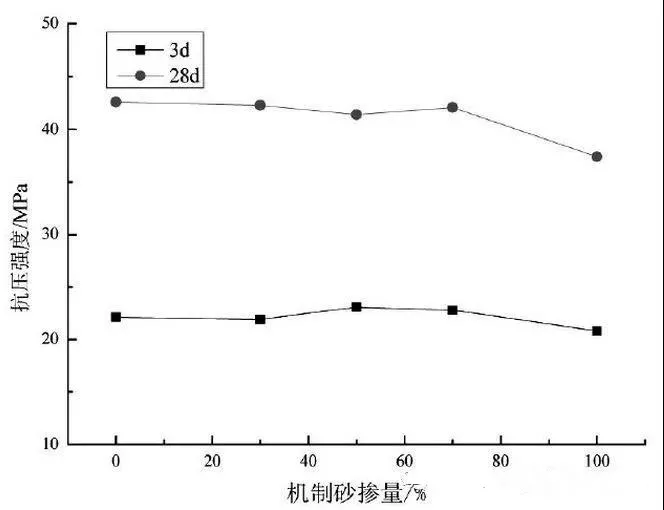

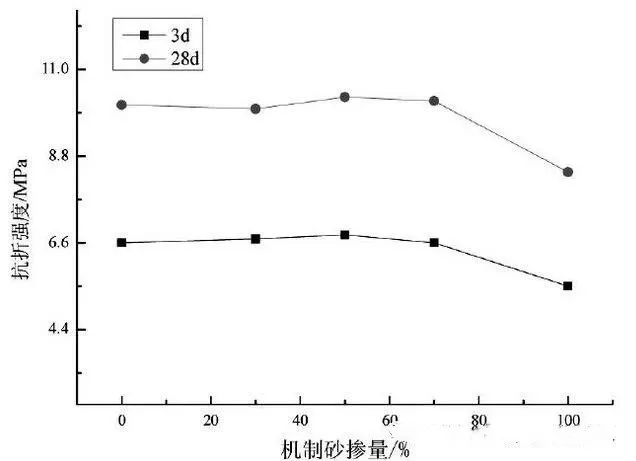

　　▲ 图2砂浆抗折强度、抗压强度随机制砂掺量的变化ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　由图2可以看出，机制砂掺量为0~70%时，硬化砂浆的强度随着机制砂掺量的增加基本保持不变，当机制砂掺量为70%时强度急剧降低。这是因为，机制砂的掺入造成砂的总级配不合理，集料与浆料间的填充不充分，使结构处于不完善状态，对砂浆的强度不利;但机制砂的比表面积较天然砂小，能够减少过渡区的比例，对结构有利。机制砂中的石粉也能改善过渡区的状态。在机制砂掺量低(小于70%)时，这两种因素可以相互抵消，因此对砂浆的强度无明显影响，但当机制砂掺量大于70%时，砂浆的工作性能急剧变差，引起结构缺陷增多。ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　2.3 机制砂对砂浆收缩性能的影响ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　由图3可知，掺加机制砂后，砂浆的各龄期收缩率先增大后减小，当其掺量为70%时收缩率最大。砂浆收缩的主要影响因素是石粉含量，当机制砂掺量较低(70%)时，引入的石粉可与水泥水化产生的氢氧化钙反应，加速水泥水化，从而引起收缩增大;当机制砂掺量大于70%时，引入的石粉不能完全参与反应，主要起填充作用使砂浆结构更密实，因此收缩减小。ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

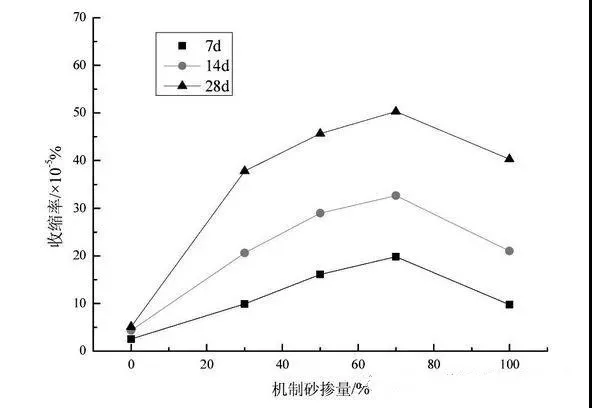

　　▲ 图3砂浆收缩率随机制砂掺量的变化ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　结语ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　(1) 掺加机制砂后，砂浆的流动性变差，而且随着机制砂掺量的增加，砂浆的流动度逐渐降低;ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　(2) 在低机制砂掺量(0~70%)时，砂浆的强度基本不变;当机制砂掺量大于70%，砂浆的强度逐渐降低;ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司

　　(3) 随着机制砂掺量的增大，砂浆的收缩率先增大后减小，当其掺量为70%时达到最大值。ZRw腻子胶粉_可再分散乳胶粉_羟丙基甲基纤维素_聚丙烯纤维_木质纤维素_北京万图明科技有限公司
